Quomodo eligere ius Aluminium Alloy Tubularis Bus Bar?

Aluminium Alloy Tubular Bus Bar . eligere ius Aluminium

Rectissima responsio: eligere tuum aluminium mixturae tubulosae bar parametris nuclei quattuor nituntur - gradus mixturae, crassitudine parietis diametri exterioris, aluminium tubiformis currentis rating, et condiciones environmentales tuae institutionis situs. Questus haec quattuor ius removet causas communissimas praematurae defectionis, oneris thermarum, et ruina mechanica in structurarum transmissionum substationum ac velit. Hic dux per singulas factores perambulat cum certae notitiae, comparationibus industriae, et ductu practico ad fabros adiuvetos, procurationes iunctiones, ac procuratores consilii bene informati decisiones faciunt.

Cur Aluminium Tubular Bus Claustra praeferuntur Electio High-Voltages Installations

Aluminium offensionis bus vectibus tubulosis solidas et planas formas conductor late reposuerunt in media et alta intentione switchyards, substationes et structuras transmissiones velit. Rationes bene adiuvantur per ipsum datae.

Stipes fistulosus concavus efficacius utitur materia quam solido vecte sectionis crucis aequivalentis. Ad facultatem data currenti portandi, conductor tubulare idem efficere potest cum effectu 30-40% minus materia massa virga solida comparari. Hoc directe vertit in onus structurarum redactum in subsidiis insulatoribus et ganelium chalybeum — notabile commodum in diuturnis substation bus disponendis ubi palmorum spatia. 8 to 15 metris inter subsidia typica sunt.

Aluminium admixtiones etiam vim ad pondus offerunt proportio quam ferrum et aeris aequare non possunt ad gradus comparandos sumptus. Ad applicationes velit subiectas vento, oneratione glaciei, et seismic eventus, haec mechanica effectio non est solum commodum - est postulatio salus structuralis. Sectio transversalis tubularem praebet sectionem altam modulum et momentum inertiae per unitatem ponderis, qua longiores palmos sine nimio sago vel vibratione lassitudine inductus in fibulae punctorum affectum.

Corrosio resistentia est alia utilitas practica. Stratum oxydatum naturale in superficiebus aluminii mixturae sufficientem tutelam in plerisque atmosphaericis ambitibus praebet. In ambitus maritimorum vel gravium industrialium, curationes superficiei anodientes vel speciales specificari possunt ad vitam servitutis ultra extendendam XXX annis cum exercitatione sustentationem.

Intellectus Aluminium Alloy Gradus in Tubular Bus Bars

Non omnes aluminium mixturae aeque in applicationibus bar- bus faciunt. Electio offensionis gradus electricam conductionem afficit, distrahentes vires, weldability et resistentiam ad corrosionem accentus. Tres seriei mixturae communissime ad aluminium stannum tubicularium applicationum vectarum admixtae sunt 1xxx, 6xxx, et series minus communes 5xxx.

1350 Alloy (Al 99.5% — 1xxx Series)

Admisce 1350-H14 vel H19 vexillum est conductor electrica gradus. Habet minimum 99.5% aluminium et consequitur electrica conductivity circiter 61% IACS (International Annealed Standard). Roboris distrahentes moderata est - typically 95-130 MPa secundum ingenium — qui usum suum ad breviora spatia vel applicationes limitat ubi onera structurae modestae sunt. Praecipua eius utilitas est maximum conductivity per unitatem crucis-sectionem, quae eam in stannum praetulit, cum detrimenta resistentiae obscuratis est finis summae designationis.

6061 et 6063 Alloy (Al-Mg-Si - 6xxx Series)

Admixtionum series 6xxx repraesentant coetus latissime usos pro applicationibus bus structuralibus. Alloy 6061-T6 offert distrahentes robore 260-310 MPa ac vires proxime 240-276 MPa Servata electrica conductivity in circuitu 43% IACS . Alloy 6063-T6 vires aliquantulum inferiores praebet (vires distrahentes ~ 205-240 MPa) sed conductivity superiores (~53% IACS) et excellentem extrudabilitatem, eamque potiorem electionem pro profiles tubulares complexu faciendo.

In plurimis substructionibus bus inceptis vectis, 6063-T6 aequissimum est aequilibrium inter electricae operationis et mechanicae capacitatis onus afferentem percutit. Etiam bonae coniugationis usus MIG vel TIG processibus ostendit, quae critica est ad iuncturas camporum et ansas expansionis.

(VI)CI Alloy (Al-Mg-Si - High Conductivity Structural)

Admisce 6101-T61 vel T64 speciatim evoluta est pro applicationibus conductoris bus electrica, ubi et vires mechanicae et conductivity supra 55% IACS requiruntur. attingit 55-57% IACS cum distrahentes viribus circiter 220-260 MPa . Hoc stannum saepe definitum est pro alto currenti generante systemata bus et magna-capacitate substationum bus structurarum in quibus neque conductivity neque structurae structurae signanter decipi possunt.

Aluminium Tubular Busbar Current Rating: Quam ad magnitudinem Recte?

Aluminium fistularis busbaralis currentis rating determinatur per facultatem conductoris ad dissipandum calorem generatum ex damnis resistentibus (I²R) non excedentem maximam permissam temperiem conductorem - typice XC ° C pro continue rated aluminium bus vectibus ad normam IEC 62271 et signa ANSI/IEEE.

Current rating ab his variabilibus:

• crassitudo externa (OD) et paries crassitudo — simul definiens area sectionis transversim et area superficiei ad dissipationem caloris
• Alloy conductivity in% IACS
• Ambiens temperatus (vexillum referat: 40°C pro IEC, 25°C pro IEE )
• Radiatio solaris (significat pro vectibus velit horizontalibus)
• Ventus celeritas (crescit refrigerationem convectivam, assumpta typically 0.6 m/s ad 1.0 m/s pro optimatium velit ratings)
• Conductor (horizontalis vs verticalis convection naturali afficit)

Ut practica relatio, mensa infra praebet aestimationes currentes indicativi pro 6063-T6 aluminii bus claustrorum in ambientium 40°C, in aere adhuc (conservativa), cum maxima temperatura conductoris 90°C;

Haec valores indicativi sunt. Semper praestare site specialium scelerisque rating calculation utens actu ambiente temperatus, effusio solaris coefficientis, emissivitatis, et celeritatis ventorum data ad locum project. In summus altitudinis locis supra 2,000 m, aeris densitas decrescit et refrigeratio convectiva minuitur, addito exigendo de more 5-10% per 1,000 m supra 1,000 m elevatio .

Brevis-circuitu venae scelestus aeque maximus est. Pro 110 kv substantia systematis culpae campester of XL KA ad I secundo , conductor inquisita crucis-sectionis secundum calefactionem adiabaticam computari debet ut siccus non excedat breve tempus stannum sustinendi modum (typice 200°C pro 6063-T6 ). Formula utens adiabatica: A = I t/K . , ubi K pro aluminio est circiter 87 A·s^0.5/mm², a 40 kA / 1 s culpa requirit minimum sectionem transversalem circiter 460 mm² — bene intra teli moduli tubulosae perfidiae, sed modulus explicite verificandus est.

Dimensional Electio: Diameter exterior, Wall Crassitudo, et Span Design

Crassitudo recta exterioris diametri seligendis et parietibus crassitudo aequiparans tria certatim requiruntur: hodiernam facultatem portandi, vires mechanicas sub spatio oneratis, et corona missionem administrationis ad altas voltages.

Current et cutis effectus considerationes

In frequentiis potentiae (50 vel 60 Hz), alterna vena tendit ad fluere preferentialiter circa superficiem conductoris exteriorem - effectus cutis. Aluminium alvum in 50 Hz circiter 11 mm . Hoc significat fistulam cum parietis crassitudine quam circiter 11 mm, muri portio interior minus ad conductionem currentem quam ad zonam exteriorem confert. Utilissimus bus bar diametris (OD 50-200 mm) cum crassitudine parietum 5-15 mm, cutis effectus modicus impulsus est, sed pro resistentibus calculis, praesertim in frequentiis superioribus vel cum notis harmonicis contentis, reputandus est.

In praxi, hoc modo augere diametrum exteriorem (quam in crassitudine parietis) efficacior est via ad capacitatem currentem augendam, semel parietis crassitudo superat circiter 8-10 mm. Etiam maior diameter auget aream superficiei available pro dissipatione caloris convectivae.

Mechanica Span Loading

Bus vectis suum pondus, ventum onerantem et in nonnullis regionibus, cumulationem glaciei oneratam, per spatium designatum debet sine limitibus licitis accentus vel deflexionis excedentes. Consilium criticum perscriptio est maxima inclinatio accentus in medio spatio vel fibulis adiunctis punctis.

Ad spatium horizontalem simpliciter sustinetur, momentum maximum inflexionis M = wL²/8, ubi w est onus distributum per unitatem longitudinis (N/m) et L est longitudo palmi. Accentus inde inflexio σ = M × (OD/2) / I, ubi est secundo momentum areae sectionis crucis tubi. Nam 6063-T6 cum cedit viribus circiter 170 MPa Consilium licita accentus est typice posuit in 50-65% de cede dans licite circiter 85-110 MPa .

Exempli gratia, 100 mm OD × 8 mm murus 6063-T6 tubus in spatio 10 metri cum onere ventorum 300 N/m distributo et sui ipsius pondere proxime. 19.2 N/m sentiret acervatim onus distributum dure 320 N/m. Inde medium spatium inflexio accentus computat ad circiter 62 MPa — intra ambitum licitum commode, confirmans spatium structurae acceptum.

Corona Dimittite et Minimum Conductor Diameter

Ad voltages supra circiter 66 kV, clivus campi electrici apud conductorem superficiei consilium coactionis fit. Corona missio fit cum superficies campi electrici circiter excedit 1,500 kV/m (apicem) in aere in mari massa. Ductor augens diametrum exteriorem reducit superficiei campi clivi et coronae impetum erigit intentione.

Pro 220 kv systematis cum phase-ad-terrae intentione circiter 127 kv (RMS), conductor minimum OD circa. 80-100 mm communiter requiritur ut corona effectus intra acceptabiles fines servetur. In D kv, OD valores ipsius 120–180 mm sunt typica. Hac de causa diametri exterioris vecturis magni voltationis saepe a corona exigentiis acti sunt potius quam sola aestimatione currente.

Superficiem Curatio et Corrosio Praesidium Options

Superficies aluminii offensionis bus vectis tubulosis afficit tum diuturnum corrosionis resistentiam et electricam observantiam compagum clausarum vel fibulatorum. Optiones tractandi intellectus praesto adiuvat in adaptatione specificationem ad institutionem environment.

Conclusio molendini (ut-extruditur)

Pleraque aluminii bus vectibus tubulosis suppeditantur ad metam molam — superficie naturali extrusa cum tenui oxydo nativo strato. Hoc satis est ad ambitus mediterranei, non industriae, cum modica humiditate. Superficies purgari debet et compositum coniunctum coniunctum omnino obsitum applicatum ad impediendam corrosionem galvanicam et contactum resistentiam minuendum.

Anodizing

Durum anodizing facit iacuit oxydatum 25-100 µm crassitudo, signanter resistentia ad abrasionem, fovere corrosionem, et impetum atmosphaericum. Curatio superficiei praeferenda est pro ambitibus maritimis (categoriis corrosionum marinarum C4-C5 per ISO 9223) et institutionibus in atmosphaerarum chemicorum plantarum. Nota quod superficies anodizatas ad areas contactus attrahendas vel palliatas oportet antequam anodificaret ad resistentiam in articulis conservandam gravis contactus.

Tin vel argentum Plating at Contact Zonas

In obseratis locis contactu iuncturam, stannum plating (typice 10-25 µm ) Vel argentum laminam ( 5-15 µm ) saepe specificatum est ne aluminium oxydatum aedificum ac stabilem resistentiam electricam in vita servitii curet. Argenti lamina inferiorem et constantiorem contactum resistentiae praebet, sed in maiore pretio est; stannum platinga late adhibetur ut optio practica et sumptus-statuta.

Pingere Coatings

In nonnullis inceptis industrialibus bus tubularis corpus talea (zonis contactu exclusis) cum epoxy primario plus polyurethane topcoat linitum est. Hoc commune est in applicationibus petrochemicis vel extrahendi ubi genus corrosionis C5-M environment expectatur. Crassitudo coating est typically 80-120 µm DFT (arida pelliculae crassitudines) per tunicam pro tunica ratio.

Scelerisque Expansion et Flexibile Connection Design

Aluminium coëfficientem habet expansionem scelerisque circa 23 10⁻⁶ /°C - circiter 40% altior quam ferro. In spatio 15-metri bus vectis, temperatura mutatio 60°C (ab hiemali infimo ad aestatem plenae oneris altitudinis) linearem expansionem circiter 20.7 mm . Si dilatatio haec non accommodata est per iuncturas flexibiles expansionis vel fibulae fibulae aggeris, vis compressiva consequens discursum, fibulatum damnum vel insulator defectum causare potest.

Latin praxis est ut iuncturam expansionem flexibilem instituat — laminati aluminii typice connexionis flexibilis vel folli-typi expansionem aptans — intervalla non excedentem 30-40 metris in longis rectis bus decurrit, et in omni puncto, quo transitus dirigitur, vel cum instrumento terminali connectit. Expansio ansarum ex sectionibus tubi inflexis formatae etiam adhibentur ubi spatium permittit, praebens facultatem motus axialis requisitam servato conductore continuitatis.

In apparatu nexus terminales - sicut transformator bushings, praevaricator terminalum ambitus, vel pads transitum disiunctio - connector flexibilis semper adhibendus est ad vectores motus thermarum ab instrumentis viribus terminalibus decouplis. Maxime commutator et switchgear artifices denotant maximam vim licitam terminalem, typice in teli 300-800 N vis radialis quae nexus rigidus bus clausuris in cyclum scelerisque scelerisque superabit.

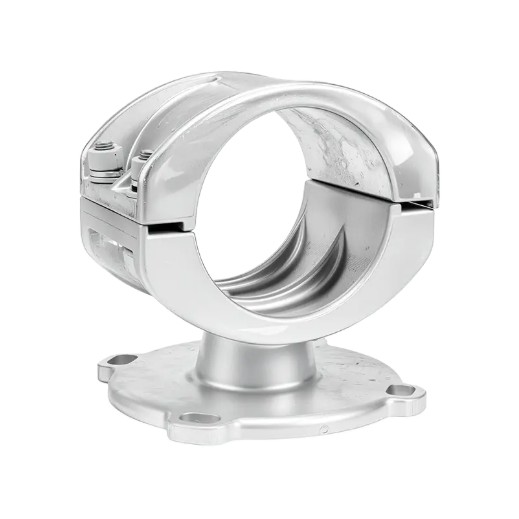

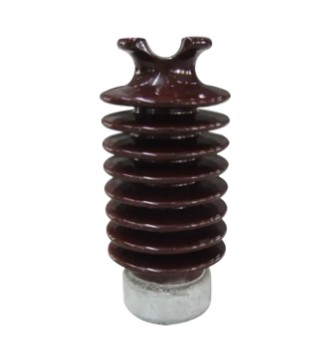

Fibulae et Support Hardware Electio

Executio aluminii mixturae systematis bus tubicularibus pendet tam a qualitate et recta electione ferramentorum sustinendi quam in ipso conductore. Pauper Fibulae consilium est unum de primariis causis vibrationis fatigationis defectum ad puncta subsidia.

Fixum nobis Clamps PROLAPSIO

Fibulae fixa ancoris bus rigide obstruunt in uno vel pluribus punctis in spatio — plerumque ad medium longi temporis punctum — fibulae lapsa vel expansio in omnibus aliis punctis subsidiis conductorem axialiter moveri permittunt. Ordinatio typica pro XXX metri bus currendi utitur fibulae fixa in centro, et fibulis labens in fine et in quibusvis intermediis subsidiis. Haec dispositio scelerisque expansionem motus aequaliter moderatur et discinctus prohibet.

Fibulae Material Compatibility

Fibulae corpora in directo cum aluminii bus vectibus ex aluminio mixturae (potius eiusdem seriei mixturae) fabricari debent vel apte iacta ferro obductis ad corrosionem galvanicam bimetallic evitandam. Fastiatores chalybis immaculati cum lavatoribus insulating vel compositis anti-galvanicis commendantur ubi contactus aluminii ferrariae ferreae.

Vibratio Dampers

Aeolium vibratio - resonans tremor inductus stabili vento humilis velocitatum 1-7 m/s - potest facere lassitudinem crepuit in Fibulae affectum puncta post 10⁷ ad 10⁹ loading circuitus . Nam bus talea palmorum nimis 8 metris in apertis locis velit, stockbridge-type vibratio dampers vel manicas elasticas damper specificari debet. Haec typice installed in 0.5 ad 1.0 meter singulorum auxilio fibulae.

Aluminium Tubular Bus Bars

Obsequium signis agnitis efficit ut aluminium stannum tubulatis vectis specificae productum sit et probatum ad liminum qualitatem definiendam. Sequentia signa maxime spectantia;

• IEC 60105 - Aluminium et aluminium mixturas: producta ad electrica causa operata. Compositionem chemicam, proprietates mechanicas, et conductivity requisita pro 1350 et 6xxx admixtionum seriei in conductoribus bus vectoribus usitatae sunt.
• ASTM B241 / B241M - Latin specification for aluminium and aluminium-aluminium inconsutilem fistulam inconsutilem extrudendo fistulam. Late referuntur ad tolerantias dimensivas, proprietates distrahentes, et mixturae compositionem productorum tubulares 6061 et 6063.
• EN 755-2 / EN 754-2 - Signa Europaea ad aluminium mixturae extructae per fistulas rotundos et fistulas instructas, specificando proprietates mechanicas pro 6063 et 6061 mixturas in variis temperamentis.
• GB/T 5585.2 - Sinensis vexillum nationale ad aluminium et aluminium mixturae vectibus electricae causa. Ad incepta pertinens in Sinis et pro fructibus ex aluminis tubulosis vecturis praebitorum Sinensium ortis.
• IEC 62271-1 - Communes specificationes pro summo intentione switchgear et controlgear. Gubernat temperaturas oriri, breve spatium sustinere, et opus dielectricum perficiendi systemata bus bar intra conventus switchgear.
• IEEE Std 605 - IEEE dux pro bus designandi in substationibus aeriis insulatis. Methodum comprehensivam praebet pro currenti rating, consilio mechanico, et vi brevis calculi ad officinas vectis velit.

Cum citationes petens ab aluminio tubularis vectoris bus, specificare quae vexillum regat proprietates materiales, tolerantias dimensivas et test certificationes. Molendini testium libellorum rogatio (MTCs) quae compositionem chemicam et proprietates mechanicas confirmant ad batch productionis specificae, non in catalogo generico datae.

Quid aestimare Aluminium Tubular Bus Bar Supplier?

Decisiones procurandae de aluminio mixturae systematis bus tubicularibus involvunt plus quam comparationem catalogue specificationum. Compensa technica et qualitatis certae supplementum periculum in consilium, fabricationem, traditionem et institutionem in dies reducet.

Extrusio et Fabricatio Capability

Aluminium capax bus vectis tubularis operari vel habere debet directum accessum ad extrusionem torcularium capax producendi requisiti OD range — typice 40 mm usque ad 300 mm OD ad substationem applicationes. Cognoscere quod elit potest habere tolerantias dimensiva certa consilio tuo: typice ±0.5% in OD and ± V% in muro crassitudine ad normas EN vel ASTM tolerantias, vel arctius tolerantias ad applicationes commutationes commutandas.

Valorem-added Processing

Multa incepta substationi bus vectibus quae ad longitudinem praesectis adveniunt, perforata vel perforata foramina, machinae extremae facies, et zonas contactum patellas requirunt. Confirmare utrum supplementum huiusmodi officia in domo vel subcontracta valoris additae praebet, sicut subcontracting addit plumbum temporis et potentiae qualitatis hiatus imperium. In-domus CNC machinandi, exercendi, platandi facultatem differentiator significantem est.

Material Traceability

Plena materia traceability - ex conclave liquefactum numerum per extrusionem cursus, curatio caloris et inspectionis ultima - ad utilitatem et potentiam generationis incepta exigentia est. In elit praebere poterit numerum caloris, mixturam certificationis, designationis temperamenti, et testium mechanicorum eventus de speciei producti uiti deprauationis. Hoc magni momenti est pro inceptis inspectionis vel possessoris recognitionis tertiae partis subiectae.

Quality Management and Tertia-Party Certification

ISO 9001 certificatio baseline expectatio est pro credibili aluminii tubiformibus vectoris supplementi. Ad incepta nuclearia, remote vel adiacentia defensiva, adiectis requisitis systematis qualitatis (exempli gratia, ISO 3834 ad qualitatem conlocandam, NADCAP ad tractationem superficiei) applicari possunt. Petitio probationum tertiae partis auditorum et petitio indiciorum emptorum ex comparabili substatione vel inceptis transmissionibus.

Tempus plumbum et Packaging

Standard stock profile (OD 50-150 mm in 6063-T6) typice praesto sunt plumbo tempore 2-6 hebdomades de stirpe-tenens instructus. Consuetudines diametrorum, gradus mixturae, vel partes processus graviter requirant 8-16 hebdomades ex ordine collocatione. Confirmare exportare sarcinas requisita - bus vectibus super 6 metra longitudinis require morem ligneum craticulae vel chalybeis stillages ad damnum transitum praecavendi, et experientiae supplementi documentorum internationalium in navigiis documentorum valet comprobare pro limite inceptis.

Installation Best Practices for Long-Term Reliability

Etiam aluminium stannum tubularis recte determinatum talea facere potest vel praemature deficere, si institutiones institutiones insufficiens sunt. Sequentia puncta summatim requiruntur criticae institutionis.

• Praeparatio iuncturae: In contactu superficiebus omnibus obseratis, aluminium emundare ad metallum clarum cum filo ferro immaculato penicillo statim ante conventum est. Applicare proxumum compositum (continens zinci particulas vel similes) duabus superficiebus ante obseratis. Noli relinquere superficies mundatas plusquam circiter XXX minutas ante peractam iuncturam expositam.
• Aureus fulmen: Utere Belleville fonticuli lavatores (discus fontium abluentium) sub fulmine capita et nuces in omnibus coniunctionibus aluminii ad aluminium obseratis. Aluminium sub onere compressivo suscepto serpit, causans vi iuncturam clammationis clausae super tempus decrescere. Belleville lavatores hanc relaxationem compensant et adaequatam contactum pressionis retinent. Sequere schedula torques a Fibulae vel iungo fabrica - typice" 30-60 Nm pro M12 fulmina in aluminium-to-aluminium articulis.
• Gratia diei et noctis: Ut bus segmenta talea recte perpenduntur antequam fibulae pressione constringantur. Misalignment et lateralis plus 2-3 mm positiones iuncturas inducit flexiones accentus concentrationes quae lassitudinem minuunt vitam sub vento et brevi spatio electromagnetico oneratione.
• Articulis iuncta: Ubi glutino campus exercetur (exampla, ad dilatationem loramenta vel compaginationes T), uti MIG vel TIG processu cum ER4043 vel ER5356 filo filli pro basi stannum apto. Curatio caloris post pugillarem plerumque non requiritur ad 6063 vel 6061 bus compagibus vectis, sed calor affectata zona localem reductionem in vires distrahentes circa proxime experietur. 30-40% relativum ad T6 ingenium — hoc pro in consilio mechanico habendum est.
• Post institutionem inspectionem: Contemplatio thermographica deducere omnium artuum obseratis sub onere intus III mensibus committendi cognoscere aliquem altum-resistentiam articulis antequam fiat ministerium exitus. Intervalla iterare non plus quam 3 annos pro critica systematum bar- borum distributione.
