Quid est PTFE Tubular Busbar

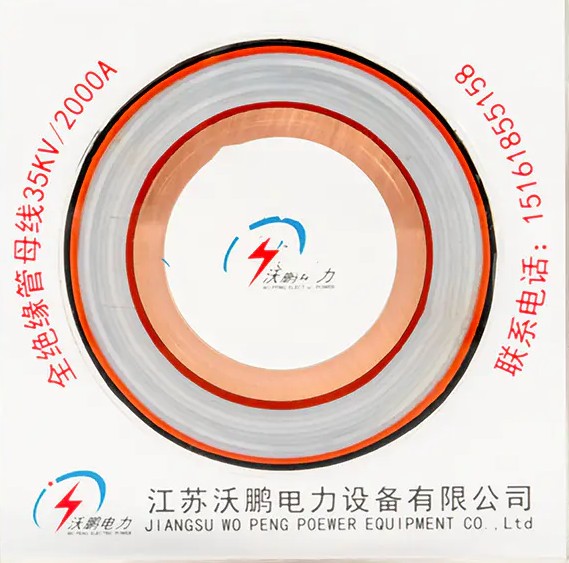

A PTFE busbar tubulosae Est summus voltagium potentiae transmissionis artificium quod tubus metallicus (typice aeris vel aluminii utitur) ut conductor, PTFE cinematographicus ut medium primarium insulating, et praecisio processus mechanica flexa ad structuram multi- strati protegentis structuram aedificandam. Eius lineamenta nuclei includunt: PTFE pellicula cum oleo silicone obductis inter strata formandi dielectricum continuum densum, inane liberum; de configuratione non pauciores 5 laminis capacitive protegens (including zero-potential, gradus, et fundatus stratis protegens); et silicone Flexilis extensionis creepage components ad consequi optimized electrici campi distributionem et auctum creepage effectus.

Hoc genus busbar operatur in temperatus range of -60℃ ad 250℃ Pervenit in praesidio rating de IP68 atque optimam corrosionem resistentiam praebet et tolerantiae temperaturae altae, ad extremas culturas operandas propositas aedificandas.

Structural Analysis: Precision Design of the five-Layer Protection System

Nulla structura PTFE busbarum tubicularis, conceptum munimentum ab interiore e strato adoptat, cum singulis lavacro functiones electricas et mechanicas specificas implens;

Conductor Layer and Heat Dissipation Structure

Ductor typice utitur T2Y summus puritate aeris Tubing cum contentus aeneo ≥99.90%. Conductoribus rectangulis eiusdem sectionis crucis comparatus, compages tubulares superficiei aream auget 40% et improves current densitas distributionis uniformitatem per 60% . In probatis machinandis, a Φ200×10mm aeris tubiforme portante 4000A aeris temperatura exhibuit 15℃ deprimere, quam conventional rudentes. Structura concava effectum cutem coëfficientem Kf≤1 servat, ac resistentiam in AC minuendo 35% conductores rectanguli comparari; a Φ300×15mm specificatio continue portare 12000A .

Primary Insulation Layer: PTFE-orientatur film

Primarium insitum stratum PTFE-orientale utitur ffoyle cinematographico oleo silicone impregnatam. Catena hypothetica PTFE ordinationem helicam cum energia carbon-fluorino 485kJ/mol induit, materiam praealtam stabilitatem chemicam dans. Hoc velit accumsan stabilis per temperatus range of -250℃ ad 340℃ ; post 10 annos operationis in ambitibus cum 80℃ cotidiano calore adductius, dielectrica damno augetur solo 0.003% .

Multi-Laer Capacitive Shielding System

Tegumenta tegimenti structuram typice includit:

• Nulla-Potentia Shielding Stratum : Conductori superficiei proxime adhaeret ut campum electricum in superficie conductoris coaequaret
• Graded Shielding Stratum : A 0.2mm reticulum aeneum tortis efficiens caveam Faraday format, reducendo vires electrici superficiei busbaricae ab 2.3kV/mm ad 0.7kV/mm corona missionem et omnino periculum eliminat
• Fundatur Shielding Stratum : Praebet ultima salus grounding praesidium

Configuratio siliconis Flexilis extensionis extensionis componitur amplius optimizat finem distributionis campi electrici prohibens missionem superficiei.

Protective tegumen

Tegumen utitur polyolefin polymerum vaginae vel silicone Flexilis materiae cum fi IP68 tutelae rating, omnino pulveris ingressu impedit et operationem longi temporis demergi potest. In aspergine salis probat, rate 10-annorum corrosio est ≤ 0.01mm/annus .

Materia Properties: PTFE Adaptability ad Extreme Environments

Sicut visio prima materia pro busbaribus, effectio PTFE commoda oritur ex unica structura hypothetica;

Nota quod PTFE incipit compositionem scelerisque significantem in 380℃, ita machinalis applicationes servare debent 10-15% temperaturas marginem salutis, ut infra 240℃ temperaturae operativae serventur. Quam minimum 0.1% immunditia potest reducere calores pravitatis temperaturae per 12℃, materialem munditiam moderari criticam faciens.

Euismod commoda: quare elige structuram tubularem

Revolutionary Current Capacitas Improvement baiulans

Fundamentaliter cavae structurae tubulosae variat formas distributionis currentis. Rei publicae Grid UHV proiectum test data ostendit solutiones tubulares busbaricae emendare currenti-ferendae capacitatis 200% comparari traditional busbars rectangula. Principium est in effectiva suppressione cutis effectus in conductoribus tubulosis, unde in distributione currenti aequabilius ac resistentia AC signanter reducitur.

In Mechanica Strength commoda structurae

Tubularis sectionis sectionis modulus attingit IV temporibus busbars rectanguli. In uno spatio 13-metri structurae fulcientes, sustinere potest 50kA brevis-circuitus currentis ictum sine deformatione, bracket usus redigendo per 60% solutiones traditionales comparari. Haec proprietas dat pernecessaria commoda in officinis, substationibus, et utilitate cuniculi inceptis.

Comprehensiva Evolutionis Environmental Adaptability

Systema tutelae exterius transit C5-gradu anti-corrosionis certificationis. Vaginae anti-UV tri-coloris differentiam colorum exhibent mutationes ΔE≤3 (CIE Lab* vexillum) sub intenso sole. Tegumentum defensivum aquae profunditatis 30-metri pressionis et exesa marinis sustinere potest, cum consilio servitii vitam excedentem XXX annis .

Applicationem missiones: Coverage de terra ad mare profundum

New Energy Power Generation

in ipsam villam venti applicationes; PTFE busbars tubulosis GIS apparatu maiorum reponere, reducendo substantia vestigium by 40% . Eius consilium anti-vibrationis sustinere potest Categoria 12 typhonum cum vibratione accelerationis tolerantiae 5g . In stationes potentiae photovoltaicae, PTFE velit strata cotidianis oscillationibus temperaturae 80℃ sustinent, ut certa transmissione DC summus voltagium obtineat.

Chemical and Corrosive Environments

PTFE resistere potest fere omnibus acida notis, bases, menstrua organica et oxidizers. In ambitus productionis chemicae, superficies busbaricae contaminantes facile non accumulant, et effectus insulationis ob corrosionem chemicam non decedit. Applicatio materiae repletae PTFE in instrumento mechanico quaestionem quoque solvit lubricandi oleum productorum contaminantium.

Infrastructure municipales et specialia Projects

In cuniculis transversis mari, utilitas corridors integrata, et aliae ambitus humidi vel submersi, IP68 tutelae aestimationem efficit longi temporis operationem certae busbaricae. Cogitationes busbaricae arcuatae conformare possunt superficiebus aedificare cum tolerantiae institutionis intus moderatae ±1mm occurrentes dual postulatis architecturae modernae aestheticae et functionis.

Extrema Temperature Environments

In regionibus frigidissimis, PTFE certum gradum flexibilitatis in temperaturis ultra-humilibus conservat; in ambitus industriae summus temperatus, eius fortitudo distrahens ad 260" circiter 5MPa (circiter 1/5 of locus temperatus valorem), cum vi flexurale 1.4MPa praestans integritatem sistens in subitis civitatibus.

Technology Evolutionis et Future Directions

Intelligentes Cras Integration

Postero-generationem PTFE busbars tubulosis In fibra optica temperatus vigilantia systemata pro real-time conductor temperatus vigilantia integrare potest. Engineering practice shows this technology can provide praenuntia potential calidum maculis XLVIII horas in antecessum reducere defectum rates ab 0.3 / anno to 0.02/anno . Futuras iterationes 5G modulorum communicationis integrabunt ut real-time impositio 128 parametri operandi et sustentationem predictive perficiat.

Green Material Upgrade

Nova genera producta utens materiae aeris REDIVIVUS (contentus aeris ≥95% materia REDIVIVUS) ipsum vestigium minuere 38% comparatis productis traditis in missionibus carbon-sensilibus sicut centra data, aligning cum inclinatio globali ad apparatum potentiae gravis carbonis.

Superconducting Technology Explorationis

Laboratorium scaena summus temperatus superconducting aeris tubulosae busbars iam consecuti 20000A hodiernae capacitatis apud -196℃ portandi, cum applicatione commerciali quae circa MMXXX expectata est, quae technicae limites tradendae hodiernae reiterabit.

Electio et Operatio & Sustentacionem Essentialium

In applicationibus operabilibus, sequentia technica puncta attentionem merentur:

1. Wall Crassitudo Electio : Ad applicationes chemicae pipeline signandas, manicas non impletas PTFE cum crassitudine parietis ≥1mm commendantur; nam applicationes electricae cyclicae incursu scelerisque subiectorum, fibra carbonis roborati exempla commendantur, cum lassitudine vitae scelerisque attingentes III tempora ut vexillum exempla
2. Temperature Margin : Omnes applicationes summus temperatus servare debet salutem in margine 10-15% temperatus
3. Partialis officii sint : Quality products should control partial mission below 5pC (at test voltage 1.5Ur), superior IEC vexillum limitem 10pC
4. Munimentum Stratum Integritas Pro: continuum gradus protegens stratis directe afficit campum electricum distributio; institutionem debet vitare fractio aut ruga aeris reticulum cingula
